Aký je požadovaný prietok pre hydraulický valec 3000 Psi?

Ahoj! Ako dodávateľ 3000 Psi hydraulických valcov sa ma často pýtajú na požiadavky na prietok pre týchto zlých chlapcov. Tak som si povedal, že to rozoberiem v tomto blogovom príspevku a dám vám všetky deety.

Najprv si povedzme, čo vlastne znamená prietok. Zjednodušene povedané, prietok je objem tekutiny, ktorý prejde daným bodom v hydraulickom systéme za jednotku času. Zvyčajne sa meria v galónoch za minútu (GPM) alebo litroch za minútu (LPM). Prietok je rozhodujúci, pretože určuje, ako rýchlo sa môže hydraulický valec vysunúť alebo zasunúť.

Teraz, keď príde na hydraulický valec 3000 Psi, požiadavka na prietok závisí od niekoľkých faktorov. Jedným z najdôležitejších faktorov je veľkosť otvoru valca. Veľkosť otvoru je priemer piestu valca. Väčšia veľkosť otvoru znamená, že na pohyb piestu je potrebné viac tekutiny, čo si zase vyžaduje vyšší prietok.

Ďalším faktorom, ktorý ovplyvňuje požiadavku na prietok, je dĺžka zdvihu. Dĺžka zdvihu je vzdialenosť, ktorú piest prejde vo vnútri valca. Väčšia dĺžka zdvihu znamená, že piest sa musí pohybovať na väčšiu vzdialenosť, čo si vyžaduje aj vyšší prietok.

Prevádzková rýchlosť hydraulického valca je tiež kľúčovým faktorom. Ak potrebujete, aby sa valec rýchlo vysunul alebo zasunul, budete potrebovať vyšší prietok. Na druhej strane, ak vám vyhovuje nižšia prevádzková rýchlosť, môžete sa dostať s nižším prietokom.

Urobme si rýchly príklad, ktorý ilustruje, ako tieto faktory spolupracujú. Predpokladajme, že máte 3000 Psi hydraulický valec s veľkosťou otvoru 4 palce a dĺžkou zdvihu 12 palcov. Chcete, aby sa valec vysúval a zasúval rýchlosťou 6 palcov za sekundu.

Na výpočet požiadavky na prietok musíme najskôr nájsť objem tekutiny, ktorý valec potrebuje na pohyb. Objem valca sa vypočíta pomocou vzorca V = πr²h, kde V je objem, r je polomer otvoru (polovica priemeru) a h je dĺžka zdvihu.

V našom príklade je polomer otvoru 2 palce (4 palce / 2) a dĺžka zdvihu je 12 palcov. Takže objem valca je:

V = π(22)(12) = 48π kubických palcov

Aby sme tento objem previedli na galóny, vydelíme ho 231 (pretože galón má 231 kubických palcov). Takže objem valca v galónoch je:

48π / 231 ≈ 0,65 galónu

Teraz musíme nájsť prietok potrebný na presun tohto objemu tekutiny v požadovanom čase. Keďže chceme, aby sa valec vysúval a zasúval rýchlosťou 6 palcov za sekundu a dĺžka zdvihu je 12 palcov, bude valcu trvať 2 sekundy, kým dokončí jeden úplný cyklus (vysunutie a zasunutie).

Na zistenie prietoku vydelíme objem valca časom, ktorý je potrebný na dokončenie jedného úplného cyklu. Takže prietok je:

0,65 galónu / 2 sekundy = 0,325 GPM

Toto je minimálny prietok potrebný na dosiahnutie požadovanej prevádzkovej rýchlosti. V aplikáciách v reálnom svete však zvyčajne budete chcieť pridať trochu extra prietok, aby ste zohľadnili straty v hydraulickom systéme, ako je trenie a netesnosti.

Takže, ako vidíte, výpočet požiadavky na prietok pre 3000 Psi hydraulický valec nie je taký zložitý, ako by sa mohlo zdať. Ak vezmete do úvahy veľkosť otvoru, dĺžku zdvihu a prevádzkovú rýchlosť, môžete určiť vhodný prietok pre vašu aplikáciu.

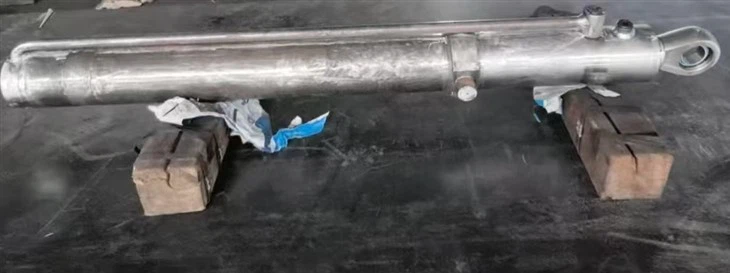

V našej spoločnosti ponúkame široký sortimentHydraulické valce 3000 Psiaby vyhovoval vašim špecifickým potrebám. Či už hľadáte aHlavný hydraulický valecpre náročné aplikácie alebo aDvojčinný teleskopický valecpre zložitejšie úlohy vám pomôžeme.

Ak si nie ste istí, aká požiadavka na prietok je vhodná pre vašu aplikáciu, náš tím odborníkov je tu, aby vám pomohol. Môžeme s vami spolupracovať, aby sme pochopili vaše špecifické potreby a odporučili najlepší hydraulický valec a prietok pre váš projekt.

Takže, ak hľadáte hydraulický valec 3000 Psi, neváhajte a oslovte. Sme tu, aby sme vám poskytli vysokokvalitné produkty a vynikajúce služby zákazníkom. Začnime rozhovor a uvidíme, ako vám môžeme pomôcť s vašimi potrebami v oblasti hydraulického valca.

Referencie:

• Príručka pre kvapalinovú energiu
• Príručka pre návrh a aplikáciu hydraulických systémov
