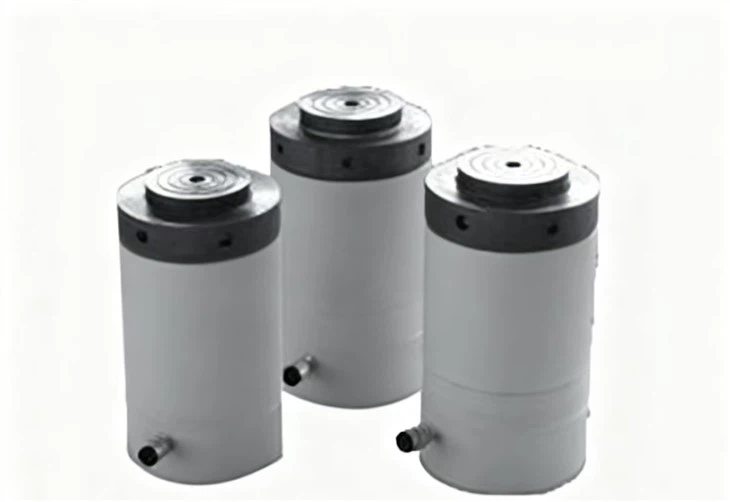

Blokovací hydraulický valec

Blokovací hydraulický valec je bezpečnostný pohon integrovaný s funkciou mechanického blokovania. Vykonáva konvenčné hydraulické operácie tlačenia a ťahania a zároveň mechanicky blokuje náklad v akejkoľvek polohe, čím účinne zabraňuje náhodnému posunutiu spôsobenému zlyhaním hydrauliky.

Jeho kľúčovou vlastnosťou je schopnosť mechanicky uzamknúť piestnu tyč na mieste počas straty tlaku hydraulického systému, čím sa zabráni neúmyselnému pohybu nákladu. Bežné spôsoby uzamykania zahŕňajú zabudované-mechanické zámky, vonkajšie mechanické zámky a hydraulické zámky

Uzamykacie hydraulické valce sa vyznačujú bezpečnosťou, presným polohovaním, energetickou účinnosťou a kompaktným dizajnom a sú široko používané v kritických oblastiach vrátane stavebných strojov, priemyselných zariadení, špeciálnych vozidiel, letectva a námorného inžinierstva.

Materiály a dizajn
Výroba začína objasnením požiadaviek, ako je pracovný tlak, zdvih, zaťaženie a spôsob montáže. Materiály sa vyberajú na základe týchto požiadaviek. Typicky sa používa napríklad valec valca45# bezšvíkové oceľové rúry pre štandardaplikácie respOceľové rúrky 27SiMn pre vysoký-tlakpodmienky. Piestna tyč môže byť vyrobená z kaleného a pochrómovaného-pokovovania20CrMnTi alebonehrdzavejúca oceľ 304 odolná voči korózii-. Konštrukcia uzamykacích hydraulických valcov musí dodatočne klásť dôraz na integráciu mechanického uzamykacieho mechanizmu, ktorý môže zahŕňať komponenty ako blokovacie bloky, elastické čeľuste alebo excentrické kolesá s elastickými prvkami.

Spracovanie základných komponentov

Vnútorný vývrt hlavne valca prechádzavŕtanie a leštenie valčekomna dosiahnutie vysokej rozmerovej presnosti a hladkého povrchu. Piestna tyč je spracovaná cezsústruženie a brúseniena dosiahnutie presných rozmerov a vynikajúcej priamosti. Jeho povrch je zvyčajne ošetrený tvrdým chrómovaním na zvýšenie odolnosti proti opotrebovaniu a korózii. Kľúčové komponenty ako piestna tyč a valec valca prechádzajú tepelným spracovaním (ako naprkalenie a temperovanie) na základe materiálu a požiadaviek na zlepšenie pevnosti a odolnosti proti opotrebovaniu.

Výroba uzamykacieho mechanizmu
Toto je hlavná vlastnosť, ktorá odlišuje uzamykacie hydraulické valce od konvenčných. Ak vezmeme ako príklady mechanické blokovacie bloky alebo elastické čeľuste, výroba týchto blokovacích komponentov zahŕňapresné obrábanie a špeciálne procesy tepelného spracovania. Je potrebné venovať osobitnú pozornosťkontrola deformácií počas týchto procesov na zabezpečenie rozmerovej stability, komplexné mechanické vlastnosti a únavová pevnosť uzamykacích prvkov spĺňajú konštrukčné požiadavky.

Montáž a testovanie
Montáž sa vykonáva v prostredí miestnosti, kde sa postupne inštalujú komponenty ako tesnenia, vodiace objímky, piesty a uzamykacie mechanizmy. Pred opustením továrne musí každý uzamykací hydraulický valec prejsť prísnou tlakovou skúškou (napr1,25-násobok menovitého tlaku) a testovanie výkonu uzamknutia nazabezpečiť, aby blokovací mechanizmus mohol spoľahlivo zaistiť piestnu tyč za podmienokako je strata tlaku. Testuje sa aj presnosť zdvihu a prevádzková flexibilita.
